サポート

貸出品の申し込み

以下の製品の貸出しをします。

下記より貸出規定に同意の上、貸出機依頼書をダウンロードして申し込みください。

貸出規定はこちら



自動制御油圧装置 エスパーパック
●200MPaという超高圧の圧力を昇圧、減圧ともにフィードバック制御で自由に設定できるコンパクトで、高性能な装置を実現できました。

■仕様
AMP-200 ※貸出機は単動シリンダ用のみになります

最高使用圧力 200MPa
吐出量(L/min) 0.008~0.22
タンク油量(L) 22.0
有効油量(L) 10.0
概略質量(kg) 200
モータ出力 2.2kW
モータ型式 定トルク全閉外扇型
インバータモータ
制御周波数範囲 6~60Hz
電源 3相 AC200V

■コントローラ
●運転モード
・プログラムモードと手動モードの切り替えができます。
・プログラムモードではプログラム途中のホールド、次のステップへの早送り動作も可能です。

●プログラム設定仕様

各ステップの設定範囲 目標圧力 0~200.0MPa
所定時間 0~999分
プログラムパターン
ステップ数
最大
19ステップ/1パターン
プログラムパターン数 最大19パターン

●制御精度
±1.5FS(定常時)
●コントローラ電源
AC100V(最大消費電力 300VA)

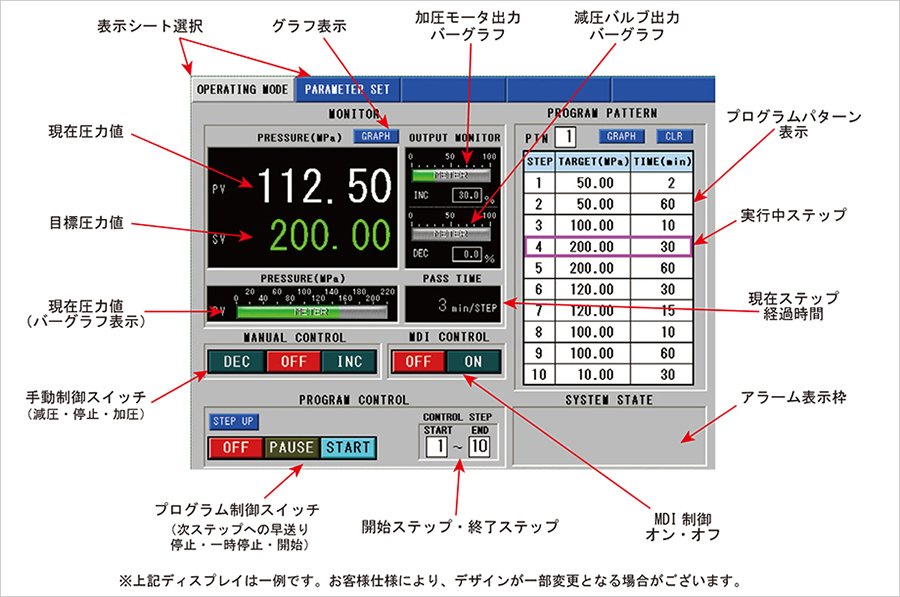

■タッチパネルディスプレイ詳細

タッチパネルディスプレイ詳細

小型エアモーターポンプ 小型エアモーターポンプ
●エア駆動で70MPaの油圧!
●エアモータの採用により、軽量・コンパクトでありながら大きな吐出量を実現!
●持ち運びに便利な取手付き!
●エア接続口には日東工器株式会社カップラが付属。
貸出品仕様 SAMP-70シリーズ
・供給空気
下限消費量 280L/min(ANR)
上限消費量 400L/min(ANR)
・ポンプ仕様
低圧時吐出量 700㎝3/min
高圧時吐出量 60㎝3/min
タンク油量 1.2L
タンク有効油量 1.0L
・概略質量 6.3kg
スカイドロール対応70MPa電動ポンプ スカイドロール専用70MPa電動ポンプ
●世界の航空機メーカーが採用している難燃性航空機用作動油「スカイドロール」専用のポンプユニットです。
●弊社標準品(鉱物性一般作動油)との組合せでは使用できません。
仕様
・モータ
形式 全閉外扇形
出力 0.75 kW
電圧(相数) 200 V / 220 V(3相)
・ポンプ
最高使用圧力 高圧 70 MPa
低圧 3 MPa
吐出量(50/60Hz) 高圧 0.4 / 0.48 (L/min)
低圧 2.0 / 2.4 (L/min)
・タンク
タンク容量 11 L
タンク有効容量 5.5 L
・概略質量 :56 kg

下記より貸出規定に同意の上、貸出機依頼書をダウンロードして申し込みください。

貸出規定はこちら
